CS 5000低压配电管理信息系统

一、系统概述

      CS5000低压配电管理信息系统把现代计算机技术和通信技术应用到低压配电系统的监测和控制中,具有遥测、遥控、遥信、遥调等远动功能,可以实现低压配电系统设备管理的自动化、信息化,采用直接面向对象的操作模式,经数字通信与计算机网络连接形成全分布控制系统,以满足系统运行的实时、快速及可靠性的要求。该系统与PDC-8000配电监测终端配合使用,能够精确快速的完成从实时监测、数据采集、数据分析、图表显示及报表输出等全系列电网数据管理的工作流程。系统内嵌GPRS数据采集功能,实现远程设备监控。系统功能如下:
设备管理:对测控仪和测控仪安装处的台式变压器、电流互感器、补偿装置等进行设备信息管理;
实时监控:对测控仪监测分析的电网参数进行实时的数据监控;
数据采集:对测控仪存储的数据进行采集,采集方式多样化;
数据分析:对采集的数据加以分析统计以方便有关人员的查看、查阅
报表打印:根据实际的要求、将数据分析的结果用报表、曲线等形式显示并打印输出。

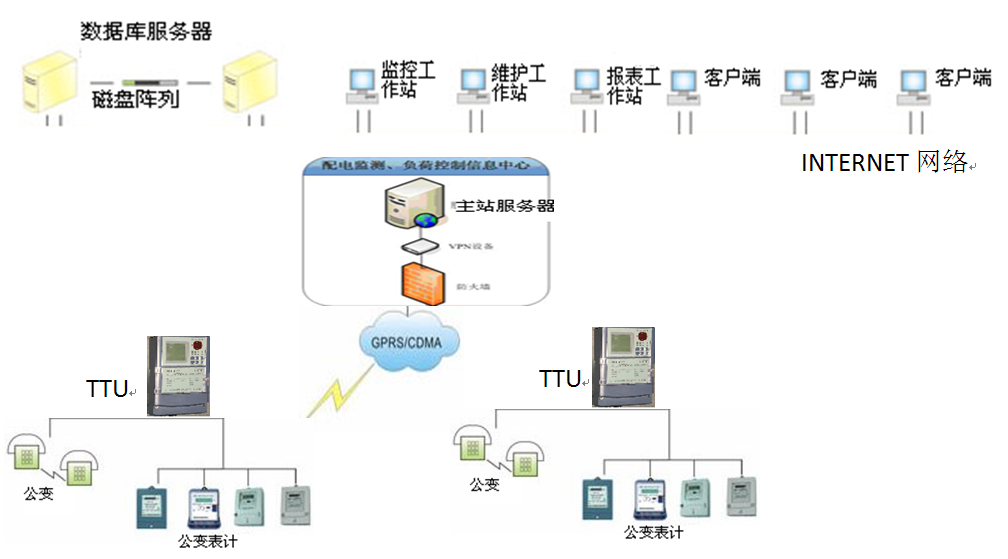

二、系统组成
管理中心:指采集系统的计算机部分,可以是单台计算机或多台计算机组成的网络。其主要功能是将远程数据从GPRS数据终端抄收回来,并对其进行分析;
GPRS通讯网络:利用中国移动的GPRS网络作为数据传输的通道。

三、PDC - 8 0 0 0电监测终端
      PDC-8000
配电监测终端是为配电自动化设计的核心控制单元,是一种集遥测、遥脉、遥信、遥控、计量、模拟量采集、无功自动控制及无线通讯、本地通讯功能于一体的新一代配变综合测控仪。
数据采集

分相电压/分相电流/分相功率因数/中性点电流/三相功率因数
三相及分相有功功率/无功功率/有功电量/无功电量
三相视在功率/三相电流不平衡度/电压合格率
总谐波电流/频率
脉冲输入/开关量输入/直流模拟量输入(温度等)
最值数据/报警数据/停电数据/电压越限数据
数据通讯

 具有GPRS/RS232/RS485/红外通讯接口,通讯方式可采用现场采集或远程采集
可实现定时召唤或实时召唤,响应预置参数的修改及远程控制
数据管理

配套配变管理软件
基于WINDOWS操作平台,具备数据采集和分析功能
无功补偿
取样物理量为无功功率和功率因数
无投切振荡,无过补偿现象
Y 任意选择方式,补偿容量任意设置
□
运行保护
过电压及谐波超限时,快速切除补偿电容器
过压闭锁,欠流闭锁
上电自检复归输出回路
显示
160×160宽温型液晶显示器
实时显示电网参数
直观显示预置参数
直观显示统计及历史数据

四、产品参数
供电方式:三相四线,允许断两相电压,供电电压AC  220 V ± 20
额定频率: 50Hz ±5
取样电流:  05 A
动态功耗:  ≤20 W
五、应用领域

      适用于城市、农村、泵站、厂矿企业的各类配电网络的监测和控制,能够完成户内外配电室、箱式变电站等场所的监测、控制、计量、无功自动控制和保护等自动化功能。
