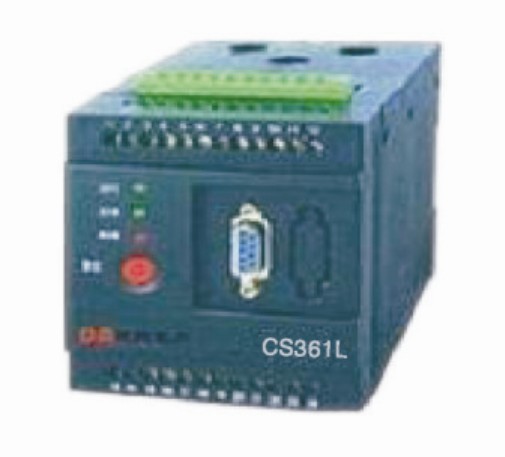

CS361L 低压电动机保护装置

1、概述

     CS361L系列电动机控制器(以下简称CS36 或控制器)是我公司针对低压电动机在各种应用场合产生的故障而研发的电动机保护装置;是一款具有极高性价比,稳定可靠,集继电保护、测量、控制、通讯为一体的低压电动机保护装置。

2、功能特点
保护功能可选配置:故障记录和模拟量输出也为可选配置。
具有启动超时、过载、断相、接地/漏电、过流堵转、电流不平衡、短路、欠载、温度、欠压、过压,频率、欠功率因数*等多种数字式保护功能。
实现电动机回路的三相电流、接地/漏电电流、电流不平衡率、三相线电压、频率、功率因数、有功功率、无功功率等多种电参数的测量。
满足直接启动、双向启动、星/三角启动、自耦变压器启动等启动方式。
控制器本体提供12路开关量输入,用于启停信号、复位信号和接触器状态等信号输入。
提供5路继电器输出,满足多种启动方式和保护动作,并具有保护跳闸和报警信号输出;
故障记录。
可向DCS提供l420mA模拟量输出。
可支持MODBUS或者PEOFIUS通讯总线。
3
、运行模式

     采用CS 3 6 1 L 电动机进行控制,有九种运行模式:
保护模式;
直接启动模式;
双向可逆启动模式;
/三角启动两继电器模式;
/三角启动三继电器开环模式;
/三角启动三继电器闭环模式;
自耦变压器启动两继电器模式;
自耦变压器启动三继电器开环模式;
自耦变压器启动三继电器闭环模式;
运行模式的设置可以通过扩展模块或者通讯软件进行。

4、系统参数
 电动机功率:主要适用于交流5OHZ,额定电压至1000V的电动机。
电动机额定电压:交流380V660V,直接接入CS361L
电动机额定电流: 内部含小型三相CT CT一次侧输入电动机额定电流可为交流: 0. 5A2A (2A) lA5A (5A) 1.6A-6.3A (6.3A) 6.3A25A (25A)25A-100A
控制器电源电压:交直流85-265V
开关量输入(外部有源节点):直流或交流220V
继电器输出:交流250V/80A;直流30V/5A
